Solarni – kombinovani bojler je namenjen za pripremu veće količine
tople sanitarne vode koja se koristi u domaćinstvima, ugostiteljskim
objektima, sportskim centrima.
Njihova prednost ogleda se u tome što za zagrevanje sanitarne vode
u objektu, koristi obnovljiv izvor energije - Sunčevu energiju.
Takođe, omogućena je racionalna potrošnja izvora energije: čvrsto
gorivo, nafta, gas i električna energija, čime doprinosi zaštiti
životne sredine. Ovakvim načinom zagrevanja obezbeđen je znatno
niži utrošak energije na jedinicu pripremljene tople vode.
Zagrevanje vode je omogućeno tokom cele godine primarnim izvorima
zagrevanja – solarnom energijom i energijom iz sistema centralnog
grejanja. Električnim grejačima je omogućeno dogrevanje vode u prelaznom
periodu.
|
|

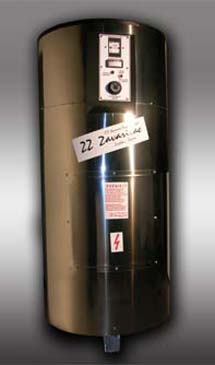

Kazan bojlera i toplovodni spiralni grejači izrađeni
su od kvalitetnog prohromskog lima Č4580. Njegov vek
trajanja je preko 20 godina. Bojler je ispitan vodenim
pritiskom od 12 bar-a što obezbeđuje sigurnu eksploataciju
proizvoda pri maksimalnom radnom pritisku od 6 bar-a.
Između kazana i metalnog omotača, prostor je ispunjen
termomineralnom vunom koja sprečava bespotrebno odavanje
toplotne energije.
Metalni omotač se izrađuje u dve varijante, koju određuje
krajnji kupac : od visokopoliranog prohromskog lima
Č4580-3C (efekat ogledala), i od hladnovaljanog čeličnog
lima Č0146.
Rad bojlera je kontrolisan trostrukom diferencijalnom
automatikom. Njen zadatak je da meri temperature vode
u bojleru, solarnom sistemu i sistemu centralnog grejanja.
Pri razlici Dt = 2 °C uključiće se pumpa ili elektromagnetni
ventil sistema sa većom temperaturom i obezbediće se
zagrevanje vode. Temperatura vode u bojleru se očitava
na termometru koji se nalazi na komandnoj tabli.
Rad električnih grejača je kontrolisan radnim termostatom.
Preporučujemo podešavanje radnog termostata na temperaturu
60 °C zbog stvaranja vodenog kamenca. Zaštitnim termostatom
je bojler obezbeđen od prekomernog zagrevanja.
|
|
|
| |
U instalaciji
bojlera je obavezna ugradnja sigurnosnog ventila sa pritiskom
ispuštanja 6 bar-a. Ukoliko je u dovodu hladne vode pritisak
veći od 4 bar-a neophodna je ugradnja regulatora pritiska.
Zbog tvrde vode koja uzrokuje nastajanje vodenog kamenca preporučuje
se ugradnja filtera za omekšavanje vode. Time će se obezbediti
duži vek trajanja električnih grejača, magnezijumskih anoda
i samog bojlera.
Standardne veličine bojlera su: 160, 200, 250 i 300 litara, a
namenski se proizvode bojleri većih zapremina do 2000 litara.
Na zahtev kupaca u mogućnosti smo da proizvedemo bojlere sa
jednom spiralom i električnim grejačem, samo sa električnim

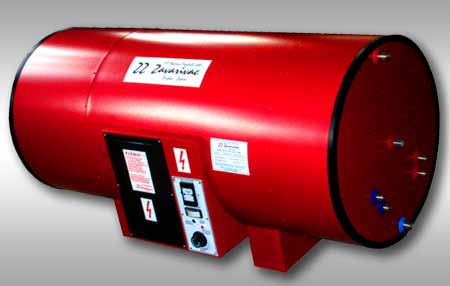

grejačima kao i horizontalne bojlere sa postoljem ili vešanjem.
|

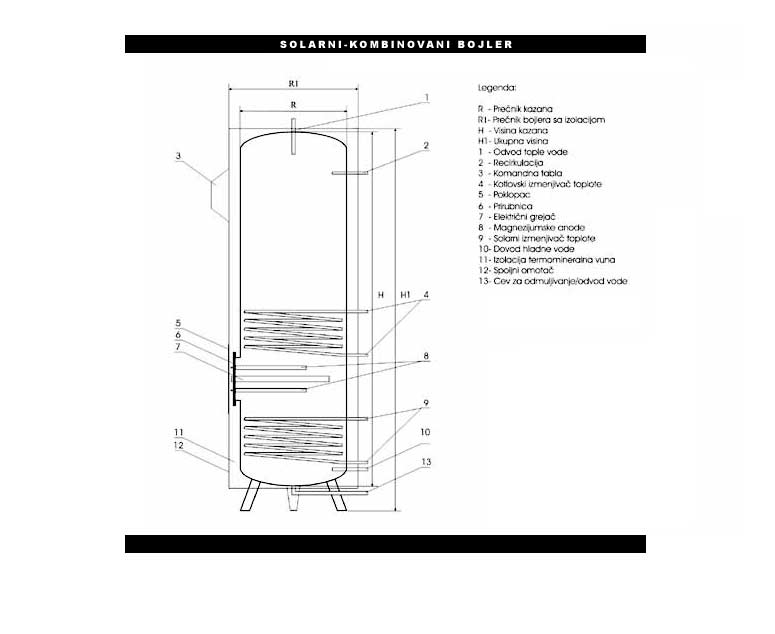

TIP
BOJLERA SBO / SBP |
160
lit. |
200
lit. |
250
lit. |
300
lit. |
500
lit. |
PREČNIK
KAZANA R (mm) |
420
|
420
|
500
|
500
|
600
|
UKUPAN
PREČNIK R1 (mm) |
580
|
580 |
630 |
630 |
750
|
VISINA KAZANA H (mm) |
1200 |
1500 |
1200 |
1500 |
1850
|
UKUPNA
VISINA H1 (mm) |
1450 |
1650 |
1450 |
1650 |
2000
|
ODVOD
TOPLE VODE |
3/4"
|
3/4" |
3/4” |
3/4"
|
3/4" |
RECIRKULACIJA
|
1/2"
|
1/2”
|
1/2"
|
1/2"
|
1/2" |
SOLARNI
IZMENJIVAČ TOPLOTE Ø |
3/4"
|
3/4"
|
3/4"
|
3/4"
|
3/4" |
PRIKLJUČAK
SOLARNOG IZMENJIVAČA Ø |
1/2"
|
1/2”
|
1/2"
|
1/2"
|
3/4" |
SNAGA
ELEKTRIČNOG GREJAČA |
3
kw |
3
kw |
6
kw |
6
kw |
6
kw |
KOTLOVSKI
IZMENJIVAČ TOPLOTE Ø |
3/4" |
3/4"
|
3/4"
|
3/4"
|
3/4" |
PRIKLJUČAK
KOTLOVSKOG IZMENJIVAČA Ø |
1/2"
|
1/2”
|
1/2"
|
1/2"
|
3/4" |
DOVOD
HLADNE VODE |
3/4"
|
3/4"
|
3/4"
|
3/4"
|
3/4" |
CEV
ZA ODMULJIVANJE |
3/4"
|
3/4"
|
3/4"
|
3/4"
|
1" |
OGREVNA
POVRŠINA KOTLOVSKOG IZMENJIVAČA m2 |
0.52
|
0.52
|
0.70
|
0.90
|
1.40 |
OGREVNA
POVRŠINA SOLARNOG IZMENJIVAČA m2 |
0.52
|
0.70
|
0.90
|
1.20
|
1.60 |
|
